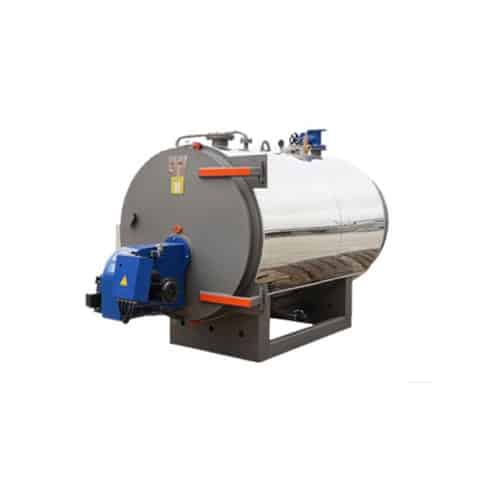

دیگ آبگرم افقی سوپر دو پاس دابوصنعت DS-WW-H-TW-9000
| ویژگی | مشخصات |
|---|---|
| مدل | DS‑WW‑H‑TW‑9000 |
| نوع طراحی | افقی، فایرتیوب، دو پاس شعله برگشتی |
| ظرفیت حرارتی | ۹,۰۰۰,۰۰۰ کیلوکالری بر ساعت (Kcal/hr) |
| حداکثر فشار کاری | ۳ تا ۲۵ بار (bar) |
| جنس بدنه | ورق فولادی مقاوم |
| سطح دسترسی | منهول و هندهولهای متعدد |
| الکتریکال | سهفاز، ۳۸۰ ولت، ۵۰ هرتز |
| راندمان حرارتی پایه | ۸۸٪ |
| گرید انرژی | A |
| راندمان قابل ارتقا | تا ۹۲٪ با سیستمهای کمکی |
| فضای مورد نیاز پشت دیگ | حداکثر ۱ متر |
| استانداردها | NFPA 85، NFPA 86 |
| قابلیت اتصال مشعل | هر نوع مشعل استاندارد (گاز، گازوئیل، دوگانهسوز) |
| آب مورد نیاز | آب نرم (۰–۴۰ PPM) |
| کاربردهای اصلی | گرمایش مرکزی ساختمانهای مسکونی، تجاری، اداری، صنعتی |
دیگ آبگرم افقی سوپر دو پاس دابوصنعت مدل DS‑WW‑H‑TW‑9000 یکی از نمونههای پیشرفته و کارآمد در خانواده دیگهای فولادی دابوصنعت است که برای تأمین گرمایش مرکزی ساختمانهای مسکونی، تجاری، اداری و صنعتی با ظرفیتهای متوسط طراحی شده است. این دیگ با بهرهگیری از طراحی افقی فایرتیوب دو پاس شعله برگشتی، انتقال حرارت بهینه و بازده حرارتی بالا را تضمین میکند. ظرفیت اسمی این مدل ۹,۰۰۰,۰۰۰ کیلوکالری بر ساعت است که آن را برای پروژههایی با نیاز گرمایشی متوسط تا بزرگ ایدهآل میسازد.
طراحی و ساختار: بدنه اصلی دیگ از ورق فولادی با ضخامت محاسبهشده مطابق استانداردهای فشار کاری ۳ تا ۲۵ بار ساخته شده است. در طراحی دو پاس، گازهای داغ پس از عبور از کوره (پاس اول) به سمت عقب دیگ هدایت شده و از میان دستهای از لولههای فولادی (پاس دوم) عبور میکنند. این مکانیسم باعث میشود حرارت بیشتری به آب منتقل شود و دمای گازهای خروجی به حداقل برسد، که به معنای کاهش اتلاف انرژی و افزایش راندمان است.
دسترسی آسان برای نگهداری: یکی از مزایای کلیدی این دیگ، وجود منهولها و هندهولهای متعدد در طول بدنه است. این دریچهها امکان دسترسی مستقیم به سطح لولهها و کوره را فراهم میکنند و فرآیندهای تعمیر، بازرسی و رسوبزدایی را بسیار ساده و سریع میکنند. این ویژگی نه تنها زمان توقف دیگ را کاهش میدهد، بلکه هزینههای نگهداری بلندمدت را نیز به حداقل میرساند.
مصرف انرژی و راندمان: بازده حرارتی پایه این دیگ ۸۸٪ است و به لطف عایقبندی حرفهای جدارهها، اتلاف حرارت از بدنه به حداقل ممکن رسیده است. دیگ دارای گرید انرژی A بوده و در صورت نصب سیستمهای کمکی مانند اکونومایزر یا پیشگرمکن هوا، راندمان آن تا ۹۲٪ قابل ارتقا است. این امر باعث صرفهجویی قابل توجه در مصرف سوخت و کاهش هزینههای عملیاتی میشود.
الزامات نصب و راهاندازی: دیگ به برق سهفاز ۳۸۰ ولت و ۵۰ هرتز نیاز دارد و قابلیت اتصال به هر نوع مشعل استاندارد (گازسوز، گازوئیلسوز، دوگانهسوز) را داراست. به دلیل طراحی پشتتر، فضای مورد نیاز برای اتاقک دود در پشت دیگ تنها حداکثر ۱ متر است که این امر نصب آن را در موتورخانههای با فضای محدود ممکن میسازد.
رعایت استانداردها: طراحی و ساخت این دیگ مطابق با استانداردهای بینالمللی NFPA 85 و NFPA 86 انجام شده است که ایمنی، قابلیت اطمینان و عملکرد بهینه را تضمین میکند.
کاربردها: مدل DS‑WW‑H‑TW‑9000 برای گرمایش مرکزی ساختمانهای اداری، مجتمعهای مسکونی، هتلها، بیمارستانها، سالنهای ورزشی و طراحی پشتتر، فضای مورد نیاز برای اتاقک دود در پعایت استانداردها: طراحی و ساخت این دیگ مطابق با استانداردهای بینالمللی NFPA 85 و NFPA 86 انجام شده است کهکند.
محاسبه ظرفیت مورد نیاز: برای تعیین دقیق ظرفیت دیگ آبگرم مورد نیاز موتورخانه، توصیه میشود از کارشناسان تأسیسات بهره بگیرید. بهطور سرانگشتی، میتوانید مساحت مفید کل ساختمان (بر حسب متر مربع) را در ضریب آبوهوایی منطقه (بین ۱۱۰ تا ۱۴۵) ضرب کنید. سپس به ازای هر سرویس حمام و دستشویی، ۱۰,۰۰۰ تا ۱۵,۰۰۰ کیلوکالری به عدد حاصل اضافه نمایید. حاصل جمع، ظرفیت تقریبی دیگ مورد نیاز شما خواهد بود (بدون در نظر گرفتن استخر و جکوزی).
سوالات متداول (FAQ)
۱. آیا دیگ DS‑WW‑H‑TW‑9000 برای ساختمان من مناسب است؟
پاسخ: بله، اگر ظرفیت گرمایشی مورد نیاز شما در محدوده ۹ میلیون کیلوکالری بر ساعت باشد. برای اطمینان، بهتر است محاسبات دقیق توسط کارشناس تأسیسات انجام شود.
۲. این دیگ با چه نوع سوختهایی کار میکند؟
پاسخ: دیگ قابلیت نصب هر نوع مشعل استاندارد (گاز طبیعی، گازوئیل، دوگانهسوز) را دارد. انتخاب مشعل به دسترسی سوخت و ترجیح مشتری بستگی دارد.
۳. راندمان دیگ چقدر است و آیا میتوان آن را افزایش داد؟
پاسخ: راندمان پایه ۸۸٪ است و با نصب سیستمهای کمکی مانند اکونومایزر یا پیشگرمکن هوا، میتوان آن را تا ۹۲٪ ارتقا داد.
۴. فضای مورد نیاز برای نصب این دیگ چقدر است؟
پاسخ: به دلیل طراحی پشتتر، تنها حدود ۱ متر فضای خالی در پشت دیگ برای اتاقک دود لازم است. ابعاد دقیق دیگ در برگه مشخص؟**
۵. هزینه نگهداری و تعمیرات این دیگ چگونه است؟
پاسخ: بهلطف دسترسی آسان از طریق منهولها و هندهولها، عملیات نگهداری و رسوبزدایی سریع و کمهزینه انجام میشود. توصیه میشود سالیانه یکبار سرویس دورهای انجام شود.
۶. آیا این دیگ برای مناطق سردسیر مناسب است؟
پاسخ: بله، طراحی دو پاس و عایقبندی مناسب، عملکرد بهینه حتی در دمای بسیار پایین را تضمین میکند. برای محاسبه ظرفیت در مناطق سردسیر، از ضریب آبوهوایی بالاتر (ن از طریق منهولها و هندهولها، عملیات نگهداری و رسوبزدایی سریع و کمهزینه انجام میشود. توصیه میشود سالیانه یکبار سرویس دورهای انجام شود.
۷. آیا میتوان دیگ را مطابق با نیازهای خاص سفارشی کرد؟
پاسخ: بله، دابوصنعت امکان سفارشیسازی در مواردی مانند جنس ورق، نوع اتصالات، رنگآمیزی و تجهیزات کنترلی را فراهم میکند.
