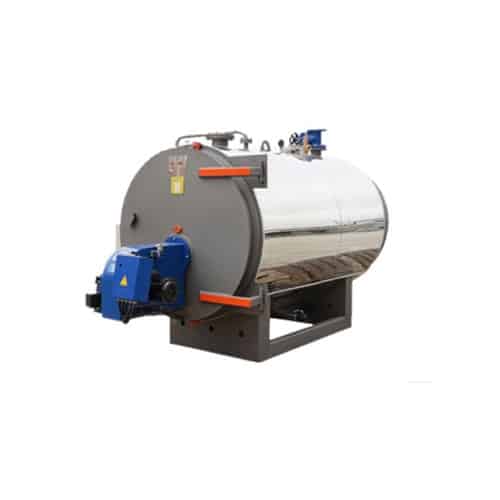

دیگ آبگرم افقی سوپر دو پاس دابوصنعت DS-WW-H-TW-4000
| ویژگی | مشخصات |
|---|---|
| مدل | DS‑WW‑H‑TW‑4000 |
| نوع دیگ | فولادی، افقی، فایرتیوب |
| تعداد پاس | دو پاس شعله برگشتی |
| ظرفیت حرارتی | 4,000,000 Kcal/hr |
| فشار کاری | 3 تا 25 بار |
| راندمان حرارتی | 88٪ (قابل افزایش تا 92٪) |
| گرید انرژی | A |
| نوع برق مصرفی | سهفاز، 380 ولت، 50 هرتز |
| نوع مشعل | گازسوز، گازوئیلسوز، دوگانهسوز |
| فضای مورد نیاز پشت دیگ | حداکثر 1 متر |
| استانداردها | NFPA 85 & NFPA 86 |
| دسترسی تعمیرات | منهول و هندهولهای متعدد |
دیگ آبگرم افقی سوپر دو پاس دابوصنعت DS‑WW‑H‑TW‑4000 یکی از گزینههای کارآمد و اقتصادی در میان دیگهای فولادی موتورخانهای است که برای تأمین گرمایش مرکزی ساختمانهای مسکونی، اداری و تجاری با بار حرارتی متوسط طراحی شده است. این مدل با ظرفیت حرارتی اسمی ۴,۰۰۰,۰۰۰ کیلوکالری بر ساعت، پاسخگوی نیاز پروژههایی است که به عملکرد پایدار، مصرف سوخت بهینه و هزینه نگهداری منطقی اهمیت میدهند.
طراحی این دیگ از نوع فولادی، افقی، فایرتیوب و دو پاس شعله برگشتی میباشد. در این ساختار، شعله مشعل پس از احتراق اولیه در کوره، مسیر برگشتی را طی کرده و از داخل لولههای آتشخوار عبور میکند. این فرآیند باعث افزایش سطح تماس گازهای داغ با بدنه و انتقال مؤثرتر حرارت به آب داخل دیگ میشود. نتیجه این طراحی مهندسیشده، افزایش راندمان حرارتی، کاهش مصرف سوخت و توزیع یکنواخت گرما در کل سیستم گرمایشی ساختمان است.
دیگ آبگرم DS‑WW‑H‑TW‑4000 در بازه فشار کاری ۳ تا ۲۵ بار ساخته میشود و از این نظر انعطافپذیری بالایی برای استفاده در پروژههای مختلف دارد. وجود منهول و هندهولهای متعدد روی بدنه دیگ، امکان دسترسی آسان به سطح داخلی تیوبها و کوره را فراهم میکند. این ویژگی موجب میشود عملیات سرویس دورهای، بازرسی فنی و رسوبزدایی با سرعت و دقت بیشتری انجام شود و در نهایت، طول عمر مفید دیگ افزایش یابد.
از نظر جانمایی در موتورخانه، این مدل به دلیل طراحی پشتتر، تنها به حداکثر ۱ متر فضای آزاد برای اتاقک دود نیاز دارد. این مزیت، نصب دیگ را در موتورخانههایی با محدودیت فضا نیز امکانپذیر کرده و انعطاف بالایی در طراحی تاسیسات ایجاد میکند. دیگ آبگرم افقی سوپر دو پاس دابوصنعت DS‑WW‑H‑TW‑4000 برای راهاندازی به برق سه فاز ۳۸۰ ولت با فرکانس ۵۰ هرتز نیاز دارد و قابلیت اتصال به انواع مشعلهای استاندارد گازسوز، گازوئیلسوز و دوگانهسوز را داراست.
راندمان حرارتی پایه این دیگ ۸۸ درصد بوده و دارای گرید انرژی A است. با توجه به نوع کاربری و در صورت نصب تجهیزات جانبی کاهنده مصرف انرژی، میتوان راندمان سیستم را تا حدود ۹۲ درصد افزایش داد. عایقکاری مناسب بدنه دیگ باعث کاهش محسوس اتلاف انرژی از جدارهها شده و طراحی آن مطابق با استانداردهای معتبر NFPA 85 و NFPA 86 انجام گرفته است که ایمنی و کیفیت عملکرد دستگاه را تضمین میکند.
برای بررسی سایر محصولات این برند میتوانید به صفحه دیگ فولادی دابوصنعت مراجعه نمایید.
محاسبه ظرفیت دیگ آبگرم موتورخانه
برای انتخاب صحیح دیگ آبگرم افقی سوپر دو پاس دابوصنعت DS‑WW‑H‑TW‑4000، ابتدا مساحت مفید کل ساختمان را محاسبه کنید. عدد بهدستآمده را در ضریب آبوهوایی منطقه ضرب نمایید. این ضریب معمولاً بین ۱۱۰ تا ۱۴۵ متغیر است؛ هرچه منطقه سردسیرتر باشد، باید از عدد بزرگتری استفاده شود. سپس به ازای هر سرویس حمام و دستشویی، ۱۰,۰۰۰ تا ۱۵,۰۰۰ کیلوکالری به مقدار قبلی اضافه کنید. عدد نهایی، ظرفیت تقریبی دیگ آبگرم موتورخانه شما خواهد بود. توجه داشته باشید که در این محاسبات، گرمایش استخر و جکوزی لحاظ نشده است.
سوالات متداول (FAQ)
۱. دیگ آبگرم DS‑WW‑H‑TW‑4000 برای چه نوع ساختمانهایی مناسب است؟
این مدل برای ساختمانهای مسکونی چندواحدی، مجتمعهای اداری و فضاهای تجاری با بار گرمایشی متوسط گزینهای مناسب و مقرونبهصرفه است.
۲. آیا امکان استفاده از انواع سوخت در این دیگ وجود دارد؟
بله، این دیگ قابلیت کار با مشعلهای استاندارد گازسوز، گازوئیلسوز و دوگانهسوز را دارد.
۳. نگهداری و سرویس دیگ چگونه انجام میشود؟
به دلیل وجود منهول و هندهولهای متعدد، دسترسی به کوره و تیوبها آسان بوده و سرویس و رسوبزدایی با هزینه و زمان کمتری انجام میشود.
۴. راندمان حرارتی این دیگ چقدر است؟
راندمان پایه دیگ ۸۸ درصد است و با استفاده از تجهیزات کاهنده مصرف انرژی میتوان آن را تا حدود ۹۲ درصد افزایش داد.
۵. آیا نصب دیگ به فضای زیادی نیاز دارد؟
خیر، طراحی پشتتر دیگ باعث شده تنها حدود ۱ متر فضای آزاد در پشت دیگ برای اتاقک دود کافی باشد.
